อะไหล่งาน metal deck
อะไหล่งาน metal deck METAL DECK เป็นแผ่นเหล็กพื้นโครงสร้างที่มีความสามารถในการรับน้ำหนักเพื่อใช้ในงานก่อสร้างพื้นประกอบ (COMPOSITE FLOOR SYSTEM) โดย (METAL DECK) จะทำหน้าที่เป็นเหล็กรับแรงดึง คอนกรีตจะมีหน้าที่รับแรงอัด สำหรับปุ่มนูนจะมีหน้าที่ต้านแรงเฉือน (EMBOSSMENT) ซึ่งจะทำให้คอนกรีตและแผ่นพื้น (METAL DECK) ไม่หลุดหรือไถลจากกัน เป็นพื้น (COMPOSITE SLAB) ตามที่ได้ออกแบบไว้อย่างสมบูรณ์ (METAL DECK) ยังทำหน้าที่เป็นไม้แบบหล่อคอนกรีตและมีคุณสมบัติช่วยเพิ่มสมรรถนะในการรับน้ำหนัก เสริมความมั่นคงแข็งแรงให้กับพื้นอาคารอีกด้วย SHEAR STUD มีบทบาทและสำคัญมากในการต้านการแยกตัวออกจากกันระหว่างแผ่นเหล็กกับคอนกรีต ในการออกแบบพื้นแผ่นเหล็กประกอบ แรงยึดเหนี่ยวจะเป็นตัวควบคุมในการออกแบบพื้นแผ่นประกอบซึ่งในปัจจุบันวิศวกรคำนวนพฤติกรรมของพื้นแผ่นเหล็กประกอบ โดยใช้วิธิเชิงตัวเลข จะต้องทราบปัจจัยหลายๆอย่าง เช่น คุณสมบัติของแผ่นเหล็ก คอนกรีต และเหล็กเสริมเป็นต้นดังนั้นในการเพิ่มประสิทธิภาพให้กับระบบพื้นแผ่นเหล็กประกอบ สามารถทำได้โดยเพิ่มตัวต้านแรงเฉือนตามแนวนอนถ่ายแรงลงสู่จุดรองรับและลดการเคลื่อนตัวของโครงสร้างที่เรียกว่า SHEAR CONNECTOR หรือที่เรียกกันว่า SHEAR STUD […]
Metal sheet คืออะไร?
Metal sheet คือ ? ก่อนอื่นขอทำความเข้าใจคำว่า Metal Sheet หรือ เมทัลชีท (ถ้าจะออกเสียงให้ถูกต้องตามฝรั่ง ต้องออกเสียงว่า เม็ทเทิ่ลชีท) หมายถึง แผ่นโลหะที่มีลักษณะเป็นแผ่นบางๆ ซึ่งอาจจะเป็นโลหะอะไรก็ได้ เช่น เหล็ก ทองแดง อลูมิเนียม ฯลฯ แต่ที่ของเมืองไทยส่วนใหญ่จะหมายถึงแผ่นเหล็กที่เอามารีดเป็นแผ่นลอน ๆ ตามรูปลอนที่ออกแบบกันไว้ต่าง ๆ กัน เพื่อที่จะเอามามุงเป็นหลังคา หรือกั้นเป็นผนัง รวมทั้งเอามาขึ้นรูปเป็นบานเกล็ดเป็นครอบมุมต่าง ๆ แผ่น Metal Sheet ก่อนเอามารีดลอนหรือขึ้นรูปโดยทั่วไปเท่าที่เห็นกันมีอยู่ 2 ลักษณะคือ แผ่นเคลือบอลูซิงค์ (Aluzinc) และแผ่นเคลือบสี แผ่นเคลือบอลูซิงค์ เป็นการเอาเหล็กมาเคลือบสารที่มีส่วนผสมหลักเป็นสังกะสี (Zinc) และอลูมิเนี่ยม เพื่อป้องกันการผุกร่อนจากการเป็นสนิม และแลดูสวย เงางามกว่าการเคลือบสังกะสีอย่างเดียวอย่างแผ่นสังกะสีทั่วๆไป แผ่นเคลือบสี เป็นการเอาเหล็กมาเคลือบอลูซิงค์(Aluzinc) หรือเคลือบสังกะสี (Zinc) อย่างเดียว (ตามแต่ละมาตรฐาน) ก่อนที่จะเคลือบสีให้สวยงามทับไปอีกครั้งหนึ่ง ศัพท์ที่ควรรู้เกี่ยวกับ Metal Sheet […]
ทำพื้นรับบ้านโครงสร้างเหล็ก
ทำพื้นรับบ้านโครงสร้างเหล็ก หากพูดถึงวัสดุโครงสร้างของบ้านที่คนไทยคุ้นเคยเป็นอย่างดีคงหนีไม่พ้น คอนกรีต และไม้ แต่นอกจากวัสดุโครงสร้างทั้งสองอย่างนี้แล้ว เหล็ก ก็เป็นวัสดุโครงสร้างอีกประเภทหนึ่ง ซึ่งเป็นที่นิยมในต่างประเทศพอสมควร แต่อาจจะไม่ได้รับความนิยมในไทยมากนัก เนื่องจากราคาของเหล็กรูปพรรณนั้นค่อนข้างสูงกว่าคอนกรีตเสริมเหล็กอยู่ไม่น้อย อย่างไรก็ตาม ในปัจจุบันบ้านโครงสร้างเหล็กในประเทศไทยเริ่มเป็นที่นิยมมากขึ้น เนื่องจากโครงสร้างเหล็กสามารถก่อสร้างได้รวดเร็ว ทำให้ประหยัดค่าแรงซึ่งปรับตัวสูงขึ้นมากในปัจจุบัน จนค่าก่อสร้างโดยรวมของบ้านโครงสร้างเหล็กอาจจะสูงกว่าโครงสร้างคอนกรีตเสริมเหล็กไม่มากนัก แต่ประหยัดเวลาในการก่อสร้างไปได้มาก ด้วยความที่บ้านโครงสร้างเหล็กยังเป็นของใหม่ในประเทศไทยพอสมควร จึงมักจะมีคำถามเกิดขึ้นกับเจ้าของบ้านอยู่เสมอว่า พื้นของบ้านโครงสร้างเหล็กมีแบบไหนบ้าง และก่อสร้างอย่างไร พื้นของบ้านโครงสร้างเหล็ก สามารถทำได้ 3 แบบ คือ พื้นไม้หรือวัสดุทดแทนไม้ พื้นคอนกรีตสำเร็จรูป และพื้น Metal Deck พื้นไม้ หรือวัสดุทดแทนไม้ บ้านโครงสร้างเหล็กจะคล้ายกับบ้านโครงสร้างไม้ คือมีการใช้ชิ้นส่วนโครงสร้างต่างๆ เช่น เสา คาน ตง มาประกอบยึดเข้าด้วยกัน ดังนั้นการทำพื้นแบบที่ง่ายที่สุดของบ้านโครงสร้างเหล็ก คือการวางโครงสร้าง ตง และคานเหล็ก คล้ายกับบ้านโครงสร้างไม้ แล้วจึงปูแผ่นพื้นไม้ หรือวัสดุทดแทนไม้จำพวกซีเมนต์บอร์ดอย่าง แผ่นไฟเบอร์ซีเมนต์ หรือแผ่นไม้อัดซีเมนต์ ลงไปบนตง และติดตั้งวัสดุปูพื้น เช่น กระเบื้องเซรามิก ไม้ลามิเนต กระเบื้องยาง พรม […]
Steel Deck คืออะไร?
Steel Deck คือ แผ่นเหล็กพื้นโครงสร้างที่มีความสามารถรับน้ำหนัก สามารถนำมาใช้ในงานก่อสร้างพื้นประกอบแบบ Composite Floor ระบบพื้นแผ่นเหล็กประกอบ ประกอบด้วยแผ่นเหล็กขึ้นรูปเย็น (Cold-Formed Steel Deck) และคอนกรีต ได้รับความนิยมอย่างแพร่หลายในโครงสร้างอาคารสมัยใหม่ ข้อดีหลัก: แผ่นเหล็กทำหน้าที่เป็นแม่แบบรองรับคอนกรีตก่อนแข็งตัว ช่วยรับแรงดึง ลดการแตกร้าวของคอนกรีต รูปทรงลอนช่วยลดปริมาณคอนกรีต → ลดน้ำหนักโครงสร้าง ลดต้นทุนโครงสร้าง เช่น ลดเหล็กเสริม ขนาดคาน เสา ฐานราก ลดค่าใช้จ่ายด้านแรงงาน ไม้แบบ และอุปกรณ์ก่อสร้าง โครงสร้างและการทำงาน: แผ่นเหล็กมีปุ่มนูนเพื่อเพิ่มแรงยึดเหนี่ยว (Shear Bond) ใช้ Shear Connector เพื่อรับแรงเฉือนระหว่างคอนกรีตกับเหล็ก หลังคอนกรีตแข็งตัว แผ่นเหล็กจะทำหน้าที่เป็นเหล็กรับแรงดึง ข้อมูลเชิงวิศวกรรม: ค่าแรงยึดเหนี่ยวปกติ: 0.20–0.27 เมื่อเพิ่มตัวต้านแรงเฉือน (Perfobond Rib): 0.40–0.55 รับน้ำหนักเพิ่มขึ้นได้ถึง 60% ลดการเคลื่อนตัวของโครงสร้างได้ 50–60% คุณสมบัติเด่น: แข็งแรงเทียบเท่าคอนกรีต แต่เบากว่า ติดตั้งง่าย […]
ระบบพื้นแผ่นเหล็กประกอบ Composite Steel Deck ทางเลือกใหม่ที่คุ้มค่ากว่าจริงหรือ?
เบื้องหลังความแข็งแรง: กลไกการยึดเกาะ หัวใจสำคัญที่ทำให้เหล็กและคอนกรีตทำงานร่วมกันได้อย่างสมบูรณ์คือ “แรงยึดเหนี่ยว Shear Bond”: ปุ่มนูนบนแผ่นเหล็ก (Embossments): ทำหน้าที่ยึดติดกับคอนกรีตเพื่อต้านแรงเฉือนตามแนวนอน ไม่ให้วัสดุทั้งสองแยกออกจากกัน ตัวยึดต้านแรงเฉือน (Shear Connector): เป็นอุปกรณ์เสริมที่ช่วยให้แผ่นเหล็กและคอนกรีตถ่ายเทแรงถึงกันได้อย่างมีประสิทธิภาพ การออกแบบด้วยเทคโนโลยี: ปัจจุบันวิศวกรใช้วิธีคำนวณเชิงตัวเลข (Numerical Method) เพื่อจำลองพฤติกรรมของพื้นแทนการทดสอบจริง ทำให้การออกแบบแม่นยำและประหยัดวัสดุมากขึ้น ระบบพื้นแผ่นเหล็กประกอบ Composite Steel Deck ทางเลือกใหม่ที่คุ้มค่ากว่าจริงหรือ? ในอดีตการหล่อพื้นคอนกรีตอาจเป็นเรื่องยุ่งยากและใช้เวลานาน แต่ปัจจุบัน ระบบพื้นแผ่นเหล็กประกอบ ซึ่งเป็นการทำงานร่วมกันระหว่าง แผ่นเหล็กขึ้นรูปเย็น (Cold-Formed Steel Deck) และ คอนกรีต ได้เข้ามาเปลี่ยนมาตรฐานการก่อสร้างอาคารให้รวดเร็วและมีประสิทธิภาพมากขึ้น ทำไมต้องเลือกระบบพื้นแผ่นเหล็กประกอบ? (3 ข้อดีหลัก) เป็นแม่แบบและโครงสร้างในหนึ่งเดียว (Permanent Formwork): แผ่นเหล็กทำหน้าที่เป็นแม่แบบในการเทคอนกรีตและช่วยรับน้ำหนักคอนกรีตขณะยังไม่แข็งตัว รวมถึงน้ำหนักของเครื่องมือและคนงานระหว่างก่อสร้าง ทำให้มีความปลอดภัยสูง เสริมความแข็งแรง ลดการแตกร้าว: เมื่อคอนกรีตแข็งตัว แผ่นเหล็กจะทำหน้าที่รับแรงดึงแทนเหล็กเสริมคอนกรีตทั่วไป รูปร่างแผ่นเหล็กที่เป็นลอนยังช่วยลดปริมาณการใช้คอนกรีต ทำให้โครงสร้างโดยรวมมีน้ำหนักเบาลง ประหยัดต้นทุนและเวลาอย่างมาก: ช่วยลดขนาดของคาน เสา […]

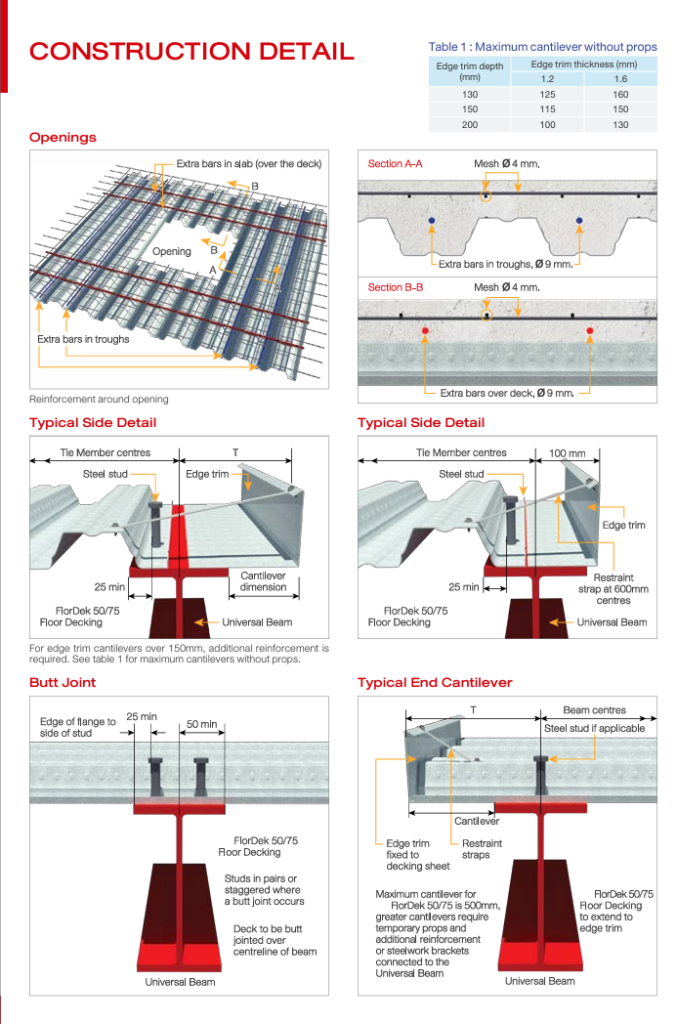

Construction Detail
ข้อมูลสินค้า เป็นระบบแผ่นพื้นเหล็กกึ่งสำเร็จรูป ประกอบด้วย แผ่นพื้นเหล็ก FlorDek50 และคอนกรีต สามารถผลิตได้ตามความยาวที่ต้องการ Profile dimension : Cover width 970mm, Rib height 50 mm ไม่ต้องใช้ไม้แบบ เพราะแผ่นพื้นเหล็ก Flordek เป็นแบบหล่อ (formwork) ได้เลย ไม่ต้องเสริมเหล็กรับแรงดึง (เหล็กล่าง) เพราะแผ่นพื้นเหล็ก Flordek จะทำหน้าที่รับแรงดึง ลดการใช้นั่งร้าน ระบบแผ่นพื้นเหล็ก สามารถทนไฟได้สูงสุดถึง 3 ชม. (ขึ้นกับความหนารวมของระบบ) น้ำหนักเบา ติดตั้งง่าย รวดเร็ว ทนทานเพราะเคลือบป้องกันสนิม ทำให้อาคารมีอายุการใช้งานยาวนาน ผลิตจากเหล็กคุณภาพสูง ความแข็งแรงเหล็ก G275/G300 เคลือบผิวเหล็กด้วย Superdyma และ Galvanized เป็นระบบแผ่นพื้นเหล็กกึ่งสำเร็จรูป ประกอบด้วย แผ่นพื้นเหล็ก FlorDek75 และคอนกรีต สามารถผลิตได้ตามความยาวที่ต้องการ โดย Flordek75 จะพาดได้ไกลกว่า […]
